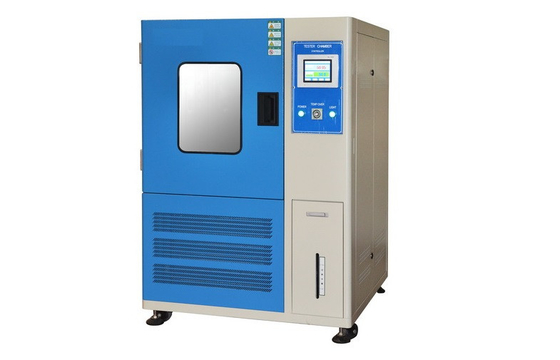

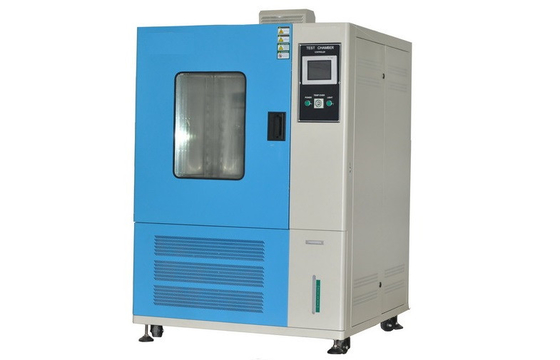

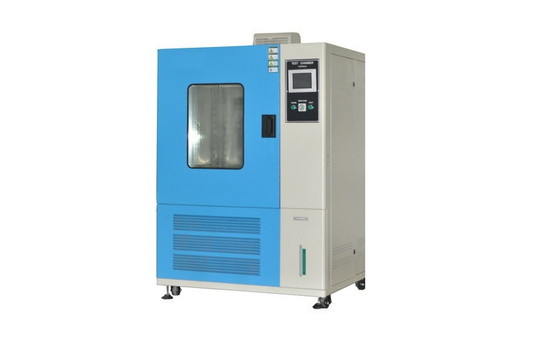

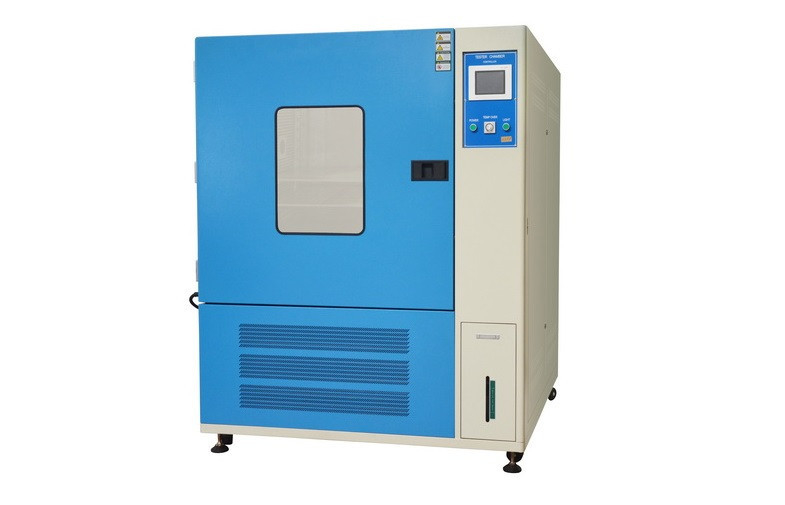

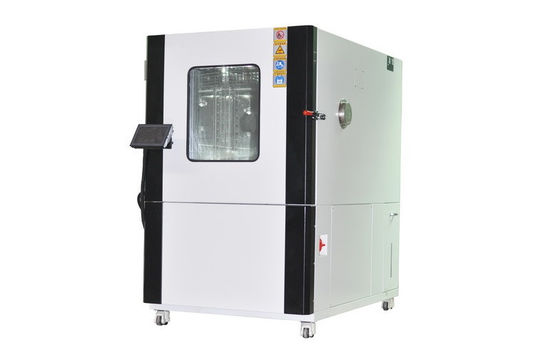

Câmara programável ambiental do teste da umidade e da temperatura com o controlador de tela do toque

A câmara programável da temperatura e do teste da umidade simula uma série completa da temperatura e dos humidityconditions à confiança de teste, à durabilidade, à resistência climática, congelando-se, à segurança de qualidade, à resistência térmica etc.

Aplicação de QTH-80A:

1, eletrônica, dispositivos elétricos, sensores

2, semicondutor, PWB, LCD & diodo emissor de luz

3, testes de Medicals

4, produtos mecânicos, militares, aeroespaciais

5, veículos, transporte, indústrias da fonte do automóvel

6, produtos químicos, indústrias petroquímicas

7, materiais de construção, plásticos, indústrias têxteis

8, indústrias relacionadas de teste do metal gostam de chapear etc.

9, instrumentação

Características:

1, câmara que o material exterior é de aço inoxidável com pintura ambiental de cozimento resiste a corrosão e fornece a resistência de impacto. O material interior é SUS304# de aço inoxidável com resistência térmica excelente e fácil
para limpar.

2, controlador de tela do toque HL-1000 são projetados ganhar a programação da câmara e o tempo da instalação com
limite e alarme da temperatura para proteger seu produto.

3, conexão do relé da segurança são fornecidos para proteger seu dispositivo sob o teste removendo o poder a ele quando a câmara não está correndo.

4, comunicações RS-232 são para a conexão do computador, programando podem ser ajustados no computador pelo software,
monitore o processo do teste e execute automaticamente funções de ligar/desligar do poder.

5, a janela de visão Névoa-livre e a luz interior fazem o espaço de trabalho da visão livremente e observam o teste abaixo
as melhores circunstâncias.

6, prateleira ajustável do produto deslizam para fora para um acesso mais fácil do produto. O projeto da prateleira não-está derrubando e apoio
grandes cargas do produto.

7, lado esquerdo da câmara com porto do cabo do diâmetro 50mm para poder-no teste.

8, sensor eletrônico opcional da umidade são usados em todas as câmaras do teste para a precisão e a manutenção mínima.

Os produtos da série de QTH conformam-se depois dos padrões:

IEC68-2-1 (GB-2423.1-2008) A de teste: Método de teste da baixa temperatura

IEC68-2-2 (GB-2423.2-2008) B de teste: Método de teste de alta temperatura

Teste de alta temperatura da vida de MIL-STD-202F (GJB360.8-87)

Método de alta temperatura de MIL-STD-810D (GBJ150.3)

Método da baixa temperatura de MIL-STD810D (GBJ150.4)

IEC68-2-3 (GB2423.3-93) Ca de teste: Método de teste constante do calor húmido.

(GB2423.4-93) DB IEC68-2-30 de teste: Método de teste alternativo do calor húmido.

Método de teste do calor húmido de MIL-STD-810D (GJB150.9-93)

Acessórios opcionais:

Porto do cabo: O tamanho do porto do cabo está disponível para Ф100mm

RO 80 do purificador da água: Forneça continuamente a água refinada para o calefator e o molhado-bulbo de humedecimento

Desumidificador: O desumidificador M-120 da regeneração da rotação assegura o controle preciso da baixa umidade (10C, 15%RH) para testes de confiança eletrostáticos.

Dispositivo de degelo: A câmara automaticamente detecta e derrete a geada no evaporador ao operar-se abaixo de 0℃ a fim permitir a operação contínua

Sensor eletrônico da umidade: Sensor da umidade da precisão com o tubo de aço inoxidável da proteção

Dimensões da câmara

Modelo	Dimensão interior × D DO × H DE W	Dimensão exterior × D DO × H DE W	Volume interior
QTH-80A/B/C/D	400 × 400mm do × 500 15,7” × 19,7” × 15,7”	× 1310 de 930 × 810mm 36,6" × 51,6" × 31,9"	80L
QTH-150A/B/C/D	500 × 500mm do × 600 19,7” × 23,6" × 19,7”	× 1030 do × 1410 910mm 40,6" × 55,5" × 35,8"	150L
QTH-225A/B/C/D	500 × 600mm do × 750 19,7” × 29,5" × 23,6"	× 1080 do × 1620 1120mm 42,5" × 63,8" × 44,1"	225L
QTH-416A/B/C/D	700 × 700mm do × 850 27,6" × 33,5" × 27,6"	× 1230 do × 1660 1210mm 48,4" × 65,4" × 47,6"	416L
QTH-800A/B/C/D	× 1000 do × 1000 800mm 39,4" ×39.4” × 31,5"	1530 ×1810 × 1310mm 60,2" × 71,3" × 51,6"	800L
QTH-1000A/B/C/D	× 1000 do × 1000 1000mm 39,4" × 39,4" × 39,4"	× 1530 do × 1810 1510mm 60,2" × 71,3" × 59,4"	1000L

Especificações:

Modo de controle	Temperatura e sistema de controlo equilibrados da umidade
Temp de funcionamento. & húmido. Escala	+5℃ ~ +35℃; <85>
Temp. escala	A=0℃, B=-20℃, C=-40℃, D=-70℃ ~ +100℃ (150℃)
Húmido. escala	10% ~98%R.H. (Opcional: 5%~98%R.H.)
Temp. & húmido. flutuação	±0.5℃; ±2.5%R.H.
Temp. & húmido. uniformidade	≤2.0℃; ≤3%R.H.
Temp. & húmido. Desvio	≤1.0℃; ≤2%R.H.
Temp. Tempo de aquecimento	0℃ ~ +100℃within 30min; -20℃ ~ +150℃within 45min
Temp. Tempo refrigerando	20℃ ~ -40℃within 60min; 20℃ ~ -70℃within 85min
Fonte de alimentação	AC380V, 50/60HZ, trifásico (especificado pelo usuário)
Material exterior	de aço inoxidável com pintura do cozimento
Material interior	SUS304# de aço inoxidável
Material de isolação	Espuma de poliuretano rígida
Sistema de refrigeração	Sistema de refrigeração mecânico da cascata; Tipo radiador da aleta
Sistema da circulação	Sistema mecânico da convecção
Fonte de água da humidificação	Água automática que regula, sistema de fonte recuperável, sistema de alarme do escassez de água
Qualidade de água	Água destilada somente, capacidade do tanque de água 20L
Controlador	Controlador de tela do toque HL-1000
Dispositivos de segurança	Interruptor do protetor do superaquecimento, interruptor do protetor da sobrecarga do compressor interruptor do protetor do escassez de água, interruptor do protetor do humidificador Sistema de alarme da falha
Acessórios	Janela de visão, iluminação da câmara, porto ø50mm do cabo, A prateleira do produto desliza 2 partes, rodízios universais Controlador de tela do toque HL-1000

Nota: 1, os valores do desempenho não é nenhum espécime dentro da área de teste.

2, na temperatura 20℃ ambiental, humidade relativa 65%rh, tensão avaliado

3, de acordo com IEC60068-3-5: 2001 e IEC60068-3-6: 2001

4, as especificações acima são para a referência somente.
